免费观看18禁床震无遮挡网站_农村妇女乱子视频_亚洲精品国产理论_午夜男女爽爽影院麻豆_无码综合三级自拍_国产综合AV性色在线影院_新网站毛片A黄色中文字幕_能看见球和皮日皮的视频_免费的亚洲成人av_国产 亚洲 日韩 在线

合成PLL coating Fe3O4 nanoparticles（30nm）納米材料的3個方法

瑞禧生物小編分享：合成PLL coating Fe3O4 nanoparticles（30nm）納米材料的3個方法：

1.制備過程：

按n(Fe2+):n(Fe3+)=1:2的 FeCl2-4H2O和 FeCl3·6H2O混合溶液中,加入物質(zhì)的量為n (Fe2+)的0.1-1倍的Na3Cit·2H2O;劇烈攪拌下用0.1M NaOH調(diào)節(jié)溶液,使其pH=11，并持續(xù)攪拌30min，然后將混合溶液在80℃油浴中反應(yīng)2h，得到沉淀,抽濾后，用去離子水洗滌5次后，在室溫條件下通過真空干燥得到磁性Fe3O4納米顆粒。

然后準(zhǔn)確稱取3 mg 磁性Fe3O4溶于 3 mL MES (0.1M) pH5.8緩沖溶液中，超聲分散;稱10 mg NHS，9 mg EDC加入上述溶液中，超聲分散30 min，加入420uL( 1 ug/uL)PLL，搖勻反應(yīng)6 h，用去離子水洗滌3次，真空干燥得到磁性F3O4-PLL納米顆粒。

利用了檸檬酸鈉作為表面修飾劑，使得Fe3O4表面修飾上大量羧基，增大了其空間位阻和表面靜電排斥力，增加其穩(wěn)定性和分散性。然后采用層層自組裝技術(shù)，將聚賴氨酸通過酰胺鍵與羧基化的Fe3O4聯(lián)結(jié)。

取10 ul SPIONS，置于無菌Ep管中。將裝有SPIONS的無菌Ep管置于超凈工作臺上，打開Ep管蓋，在紫外燈下照30 min以上(以后每次打開Ep管均在無菌環(huán)境下)。

向裝有SPIONS的無菌Ep管中加入1.0 ml PBS溶液，封好管口，冰水浴超聲分散15 min至溶液中無肉眼可見顆粒，12000 rpm離心10 min，棄上清。沉淀重懸于1 ml PBS溶液中，冰水浴超聲分散20 min，加入3.0 mg PLL干粉，充分混勻后再離心，棄上清，沉淀重懸于適量PBS溶液中，冰水浴超聲充分分散后4℃儲存?zhèn)溆谩?/p>

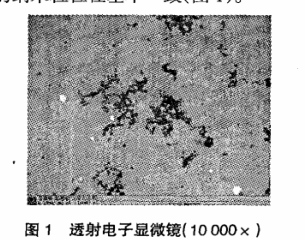

獲得密度均勻的SPIONSPLL復(fù)合物懸浮溶液。懸液4℃放置24 h后，觀察納米微粒的沉淀現(xiàn)象，SPIONS--PLL由于重力作用沉至管體中間位置，仍為懸浮狀態(tài)，輕輕晃動SPIONS—PLL又均勻懸浮于液體中。

3.制備過程：

將質(zhì)量濃度500 mg/L葡聚糖T-10溶解于定量的蒸餾水中,待其溶解后,加入質(zhì)量濃度33 mg/L氯化鐵(FeCl3.6H2O)、質(zhì)量濃度12 mg/L氯化亞鐵(FeCl2·4H2O),充分溶解后,于60℃水浴中逐滴加入定量的氨水,使pH為12,攪拌下反應(yīng)1 h后,將反應(yīng)產(chǎn)物置于–鐵–硼稀土強(qiáng)磁塊上，磁性分離，用蒸餾水和無水乙醇反復(fù)洗滌，用生理鹽水重懸,濾膜過濾Sterilization,得到外包葡聚糖的磁性Fe3O4將等質(zhì)量的多聚賴氨酸與之混合,用超聲波分散Ih左右,將反應(yīng)產(chǎn)物置于物-鐵–硼稀土強(qiáng)磁塊上靜置3d,磁性分離,用生理鹽水重懸,再用濾膜過濾Sterilization，得到PLL-IONP。

知識拓展：

Poly-L-lysine（PLL）是一種多聚賴氨酸，通常用作生物實(shí)驗(yàn)室中的涂層劑、細(xì)胞培養(yǎng)基質(zhì)以及在生物醫(yī)學(xué)領(lǐng)域中作為藥物傳遞載體。PLL的生產(chǎn)通常可以通過以下三種方法：

化學(xué)合成法： 這是一種常用的PLL生產(chǎn)方法?；瘜W(xué)合成法通常從L-賴氨酸（L-lysine）出發(fā)，經(jīng)過一系列化學(xué)反應(yīng)，合成出具有特定長度的PLL。合成過程中，可以通過控制反應(yīng)條件和反應(yīng)時間來控制PLL的分子量和長度。

酶法合成法： 酶法合成是一種生物合成PLL的方法。通過使用特定的酶，例如蛋白酶（protease），可以催化L-賴氨酸的聚合，從而生成PLL。這種方法相對溫和，不需要使用高溫或高壓條件，因此可以得到較為純凈的PLL。

基因工程法： 基因工程法是一種現(xiàn)代生物技術(shù)方法，可以通過轉(zhuǎn)基因技術(shù)在微生物（如大腸桿菌）中表達(dá)和合成PLL。這種方法通常涉及將PLL基因?qū)氲剿拗魑⑸镏校蛊湓谒拗骷?xì)胞內(nèi)合成PLL。之后，可以通過培養(yǎng)、提取和純化的步驟來得到目標(biāo)產(chǎn)品。這種方法具有高度的可控性和可調(diào)性，可以實(shí)現(xiàn)定制化的PLL生產(chǎn)。

相關(guān)內(nèi)容：

Oleic acid modified Fe3O4 nano（30nm）

Oleic acid modified Fe3O4 nano（40nm）

Oleic acid modified Fe3O4 nano（50nm）

Oleic acid modified Fe3O4 nano（60nm）

Oleic acid modified Fe3O4 nano（70nm）

Oleic acid modified Fe3O4 nano（80nm）

Oleic acid modified Fe3O4 nano（90nm）

Oleic acid modified Fe3O4 nano（100nm）

Oleic acid modified Fe3O4 nano（120nm）

西安瑞禧生物溫馨提醒：所供產(chǎn)品僅用于科研，不可用于人體，（RL2023.10）
